安徽匯民防爆 | 電氣控制柜怎樣設計比較合適

文字:[大][中][小] 手機頁面二維碼 2023/2/27     瀏覽次數:

  電氣控制柜定制的理論依據是邏輯思維能力。只需合乎邏輯控制規律,確保用電安全,達到生產工藝流程規定,可以說是一個好設計。但是為了達到電氣控制設備的制造和使用要求,必須進行合理電氣控制系統工藝技術設計。這種設計方案包含電氣控制柜的總體設計、電氣控制柜的整體配備,一般布線設計,電氣設備構件及布線每個部分設計,及其元件的技術性資料目錄,輸入和輸出行號和常用材料目錄。那電氣控制柜怎樣設計比較合適?

  總體配備電氣控制柜的設計方案是把自動控制系統分成多個組件的工作原理與控制標準的電氣原理,再將每個部分劃分為多個組件依據電氣控制柜的多元性,再根據電氣原理的布線關聯,排序好各組位的進出線號,并依據電氣原理的布線關聯,依照接口方式,調整一下各部位的出入線號。整體配備設計以電氣控制系統裝配工藝和總布線的方式表現。應標出各部位的主要部件位置、各部位布線關聯、接法和使用的主干線、管道等。

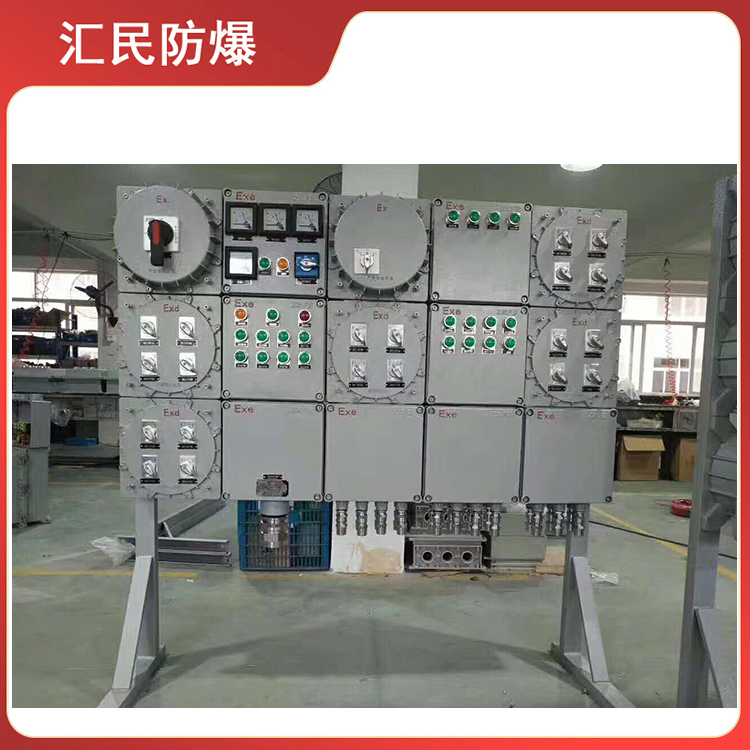

安徽匯民防爆電氣有限公司BXK防爆變頻控制柜

  電氣控制柜總裝配和布線是把各部件作為一個詳細系統實現設計方案和協調的重要依據。一體化設計應讓整個自動控制系統集中化、緊密。與此同時,在空間容許的條件下,對比較大噪音振動的發熱元件及電氣元器件應盡量遠離別的元器件或防護;針對多站大型機器設備,要了解兩個地方操控的便捷性;控制箱的總電源開關和急??刂齐娐窇?yīng)放置方便和顯著位置。

  合理的整體配備設計方案關系著自動控制系統的制造和安裝品質,也會影響自動控制系統特性的完成及其工作中的可靠性、運作、調節、維護保養等便利性和品質。

  由于各種電氣元器件的安裝位置不一樣,形成完整的自動控制系統時要將元器件分離。組件區劃原則就是:

  1.將功能相似的部件組合在一起;

  2.盡量避免元器件之間的連接頻次,將聯接密切的控制系統放進同一元器件內;

  3.強、弱電安裝控制板可分離出來,降低影響;

  4.為使之干凈整潔美觀大方,能將規格、重量相似的電器組合在一起應用;

  5.為了更好地自動控制系統的定期檢查調節,將要調整、維護保養和容易破損的構件組合在一起。

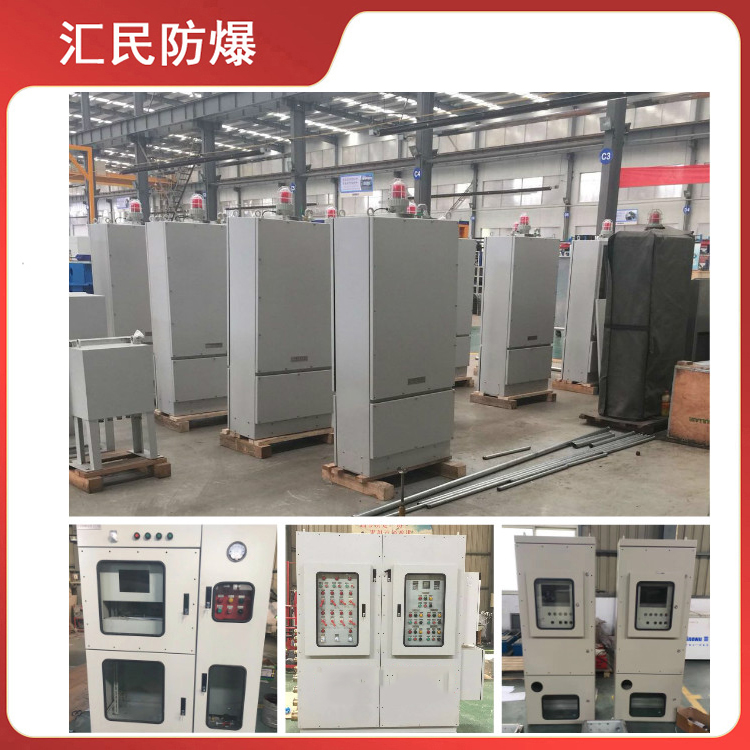

安徽匯民防爆電氣有限公司防爆電氣控制柜

  電氣控制柜各部位區劃時,應處理各部位之間、電箱與電箱與被控制設備之間的連接問題:電氣控制柜各部位、構件接法一般要遵循下列標準:

  1.開關電器和控制器的出入線一般用一個或多個接線端子聯接。可以根據電流和出入線數挑選不同規格的接線端子;

  2.電控柜、控制箱、柜(套)與被控制機器設備之間的連接選用接線端子排座或工業連軸器;

  3.弱電安裝控制部件和電路板元件應使用各種規范連接器聯接;
